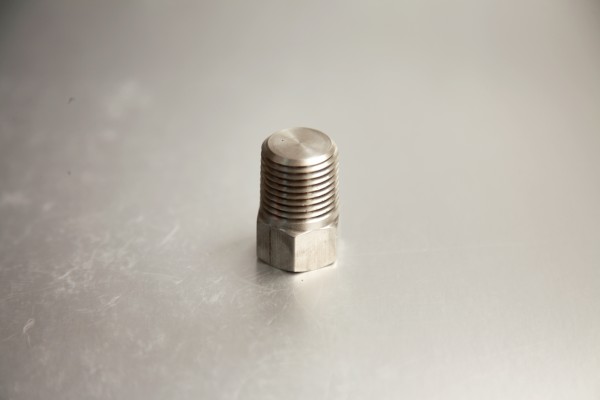

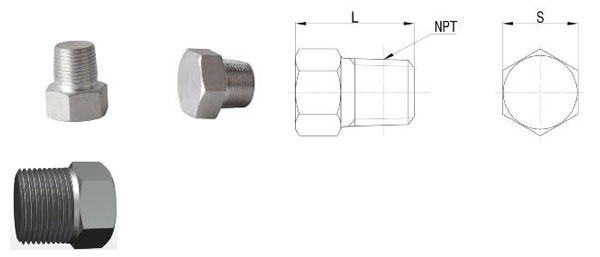

1、丝堵(螺塞)照片和简图：
2、材料配置明细栏：
|
常用材料配置分类 |
零件名称 |
材质 |
表面处理 |
|
CR |
丝堵 |
Q235 |
镀锌或镀镍 |
|
CD |
丝堵 |
A105 |
镀锌或镀镍 |
|
CE |
丝堵 |
LF2 |
镀锌或镀镍 |
|
AA |
丝堵 |
304 |
-- |
|
AB |
丝堵 |
316 |
-- |
|
FA |
丝堵 |
F51 |
-- |
|
FB |
丝堵 |
F53 |
-- |
|
FC |
丝堵 |
F55 |
-- |
|
NA |
丝堵 |
N06625 |
-- |
|
NB |
丝堵 |
N08825 |
-- |
3、规格型号：
|
NPT螺纹规格 |
型号 |
S |
L |
|
1/16-27 NPT |
SZ1-A |
S9(S11) |
15 |
|
1/8-27 NPT |
SZ1-B |
S11 |
16 |
|
1/4-18 NPT |
SZ1-C |
S14(S17) |
22 |
|
3/8-18 NPT |
SZ1-D |
S19 |
25 |
|
1/2-14 NPT |
SZ1-E |
S22 |
31 |
|
3/4-14 NPT |
SZ1-F |
S27 |
33 |
|
1-11 1/2 NPT |
SZ1-G |
S34(S36) |
40 |
4、备注：
①例如产品型号“SZ1-E-CE”表示：丝堵SZ1系列，NPT1/2规格，材料CE配置；
②其它详见《丝堵技术参数及说明》。
《丝堵技术参数及说明》
1、适用范围：
应用于平板闸阀、管线阀门、球阀、旋塞阀及注脂密封阀门等油胆辅助密封装置。
2、执行标准：
此系列产品按照美国石油协会API-6A和API-6D标准设计制造。
3、技术参数：
项目
参数
备注
适用温度
-50℃～200℃
根据材质性能
适用介质
液体或气体
--
4、用途：
安装于阀门底部，用于阀门内腔排除污物。
5、说明：
①表面涂镀：碳钢为镀锌(Fe/Ep、Zn8～18)或镀(涂)镍(Fe/Ep、Cu8Ni8b)
②客户有其它需要材料(优质碳素结构钢、合金结构钢，不锈钢有马氏体型、奥氏体型、沉淀硬化型、铁素型、奥氏体-铁素型、耐腐蚀合金型、)、材料规格、外型尺寸、长度、安装联接螺纹、表面涂镀等时另商定。
③在客户没有规定的情况下产品表面材质标识按我司标准执行。
6、型号编制说明：
6.1、型号编制： SZ 1 - E × 034 AB
6.2、排列顺序号： ① ② ③ ④ ⑤ ⑥
① 代表该系列产品代号；
②代表产品结构形状类别（该系列产品中的一种结构形状，为“1”系列产品）；
③分隔符号；
④代表联接螺纹（1/2"-14NPT）；
⑤代表产品总长度（mm），取整数，不足三位数前面加“0”
⑥代表材料配置简写（AB类配置为316）；
