止回阀SCV2

2016-07-09 13:50:07 | 类别：止回阀

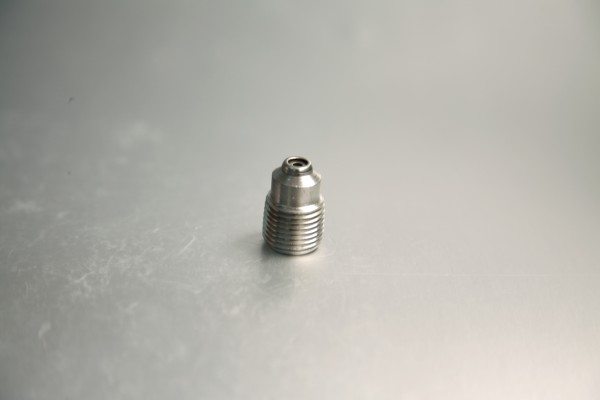

1、止回阀照片和简图：

2、材料配置明细栏：

3、规格型号：

4、备注：

①例如产品型号“SCV2-E-CE”表示：注脂阀SCV2系列，NPT1/2规格，材料配置为CE；

②其它详见《止回阀技术参数及说明》。

《止回阀技术参数及说明》

1、适用范围：

应用于平板闸阀、管线阀门、球阀、旋塞阀及注脂密封阀门等油胆辅助密封装置。

2、执行标准：

此系列产品按照美国石油协会API-6A和API-6D标准设计制造。

3、产品试验标准(GB/T13927-2008)：

4、用途：

在阀门的阀体内腔与外径壁厚尺寸允许情况下，优先考虑安装该止回阀，能起到第一道保护泄漏作用，第二道保护为GVC系列注脂阀及其它用途。

5、说明：

①表面涂镀：碳钢为镀锌(Fe/Ep、Zn8～18)或镀(涂)镍(Fe/Ep、Cu8Ni8b)

②客户有其它需要材料(优质碳素结构钢、合金结构钢，不锈钢有马氏体型、奥氏体型、沉淀硬化型、铁素型、奥氏体-铁素型、耐腐蚀合金型、)、材料规格、外型尺寸、长度、安装联接螺纹、表面涂镀等时另商定。

③在客户没有规定的情况下产品表面材质标识按我司标准执行。

④订购时使用压力应×≥1.2倍试验压力，换算方法1psi=6.895kpa（千帕）=0.006895Mpa（兆帕），例订购5000psi压力产品=5000×0.006895*1.25≥43Mpa。

6、型号编制说明：

6.1、型号编制： SCV 1 - C × 023 AB H 030

6.2、排列顺序号： ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 代表该系列产品代号；

②代表产品结构形状类别（该系列产品目前只有一种结构形状，为“1”系列产品）；

③分隔符号；

④代表联接螺纹（¹/₄"-18NPT）；

⑤代表产品总长度（mm），取整数，不足三位数前面加“0”

⑥代表材料配置简写（AB类配置为316）；

⑦代表密封方式（S为软密封，H为硬密封，在未标示情况下为硬密封）

⑧代表产品液体试验压力参数(MPa)，取整数，不足三位数前面加“0”，（60Mpa≈ 8700psi）；
