注油阀GVC4(镀锌)

2016-07-09 13:54:16 | 类别：带帽注油阀

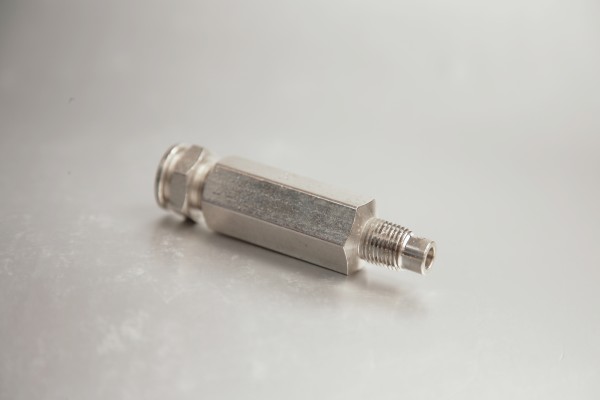

1、注油阀照片和简图：

2、材料配置明细栏：

3、规格型号：

4、备注：

①例如产品型号“GVC4-E-120-CE”表示：带帽注脂阀GVC4系列，NPT1/2规格，总长120mm，材料CE配置；

②其它详见《注脂阀技术参数及说明》。

《注脂阀技术参数及说明》

1、适用范围：

应用于平板闸阀、管线阀门、球阀、旋塞阀及注脂密封阀门等油胆辅助密封装置。

2、执行标准：

此系列产品按照美国石油协会API-6A和API-6D标准设计制造。

3、产品试验标准(GB/T13927-2008)：

4、用途：

阀门的阀座及阀杆的密封部位，可以加装该注脂阀。当密封部位因磨损或其他原因产生泄漏时，通过注脂阀注入密封脂，起到密封作用，以便及时采取补救措施。

5、说明：

①表面涂镀：碳钢为镀锌(Fe/Ep、Zn8～18)或镀(涂)镍(Fe/Ep、Cu8Ni8b)

②客户有其它需要材料(优质碳素结构钢、合金结构钢，不锈钢有马氏体型、奥氏体型、沉淀硬化型、铁素型、奥氏体-铁素型、耐腐蚀合金型、)、材料规格、外型尺寸、长度、安装联接螺纹、表面涂镀等时另商定。

③在客户没有规定的情况下产品表面材质标识按我司标准执行。

④订购时使用压力应×≥1.2倍试验压力，换算方法1psi=6.895kpa（千帕）=0.006895Mpa（兆帕），例订购5000psi压力产品=5000×0.006895*1.25≥43Mpa。

6、型号编制说明：

6.1、型号编制： GVC 1 - C × 052 AB H 060

6.2、排列顺序号： ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 代表该系列产品代号；

②代表产品结构形状类别（该系列产品中的一种结构形状，为“1”系列产品）；

③分隔符号“-”类同；

④代表联接螺纹（¹/₄"-18NPT）；

⑤代表产品总长度（mm），取整数，不足三位数前面加“0”

⑥代表材料配置简写（316）；

⑦代表密封方式（S为软密封，H为硬密封，在未标示情况下为硬密封）

⑧代表产品液体试验压力参数(MPa)，取整数，不足三位数前面加“0”，（1MPa≈ 145psi）。
